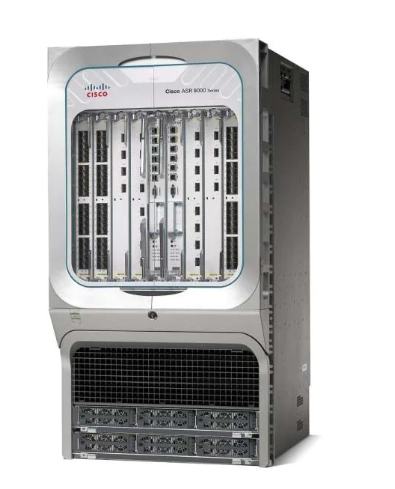

Roteador Cisco ASR-9010-DC-V2

Descrição

Visão geral do Cisco ASR-9010-DC-V2

O Cisco ASR-9010-DC-V2 é um chassi de roteador de agregação de nível de operadora, projetado para redes de borda de alta capacidade de provedores de serviços e grandes empresas. Este chassi ASR 9010 DC com PEM versão 2 suporta dois RSPs redundantes com estrutura integrada sem bloqueio e oito slots para placas de linha da série ASR 9000, oferecendo desempenho escalável e inteligência de serviço. Com opções de alimentação CA/CC modulares, design orientado ao nível 3 do NEBS e ampla conformidade com ETSI e EMC, é ideal para implantações metropolitanas, de núcleo e de borda com múltiplos serviços em diversos ambientes.

Especificação do Cisco ASR-9010-DC-V2

Modelo: ASR-9010-DC-V2

Marca: Cisco

Descrição: Sistema Cisco ASR 9010 ASR-9010-DC-V2 Chassi ASR 9010 DC com PEM Versão 2

Tipo de produto: Chassi do roteador Cisco ASR 9010 DC com PEM versão 2

Especificações físicas – Altura: 36,75 pol. (933,45 mm), 21 RU

Especificações físicas – Largura: 17,38 pol. (441,45 mm)

Especificações físicas – Profundidade (com portas): 29,03 pol. (737,4 mm)

Especificações físicas – Profundidade (sem portas): 28,24 pol. (717,3 mm)

Peso do chassi com PEM: 155,6 lb (70,73 kg)

Peso do sistema totalmente carregado*: 231,6 lb (105,27 kg), excluindo placas de linha e módulos de alimentação – inclui RSP, duas bandejas de ventoinhas V2 e PEMs.

Orientação do Slot: Vertical

Processador de Comutação de Rotas (RSP): RSPs Cisco ASR série 9000 redundantes duplos com estrutura integrada em 2 slots.

Cartões de Linha: 8 slots para placas de linha Cisco ASR série 9000

Componentes comuns: 2 RSPs, 2 bandejas de ventoinhas, 2 PEMs (CC ou CA), 1 filtro de ventoinha

Confiabilidade e disponibilidade: Redundância de tecido, redundância de ventiladores, redundância de alimentação, redundância de fonte de alimentação, redundância RSP, redundância de software

Montagem em rack: Tamanho padrão de 19 polegadas; adaptadores de 21 e 23 polegadas disponíveis; abertura mínima de 17,75 polegadas entre os postes necessária.

Montagem de armário: Suportado; portas não recomendadas em armários fechados.

Montagem na parede: Não suportado

Fluxo de ar do chassi: Da frente para trás

Switch Fabric por RSP: Modo ativo/ativo sem bloqueio em configuração redundante de RSP duplo; totalmente redundante; inteligência de serviço e priorização de tráfego integradas.

Projeto Térmico: Duas bandejas de ventoinhas, 12 ventoinhas de alta eficiência por bandeja, ventoinhas de velocidade variável, sem ponto único de falha.

Arquitetura de energia: Energia modular com pagamento conforme o uso, disponível em CA e CC.

Módulos de alimentação CA: Módulos de potência CA de 6 kW e 3 kW

Módulos de alimentação CC: Módulos de potência CC de 4,4 kW e 2,1 kW (módulos CA e CC não podem ser misturados)

Redundância de energia: CA: redundância N+N; CC: redundância N+1; redundância do módulo de potência; redundância da alimentação A/B; redundância PEM

Zonas de energia: Sem restrições de zona de energia; infraestrutura de energia com compartilhamento total de carga.

Entrada de energia – CA: Faixa de tensão mundial: 200–240 V CA, 50–60 Hz, 16 A máximo

Entrada de energia – CC: Faixa de tensão mundial: -40 a -72 V CC, 50 A nominal, 60 A máximo

Fluxo de ar do módulo de potência: Da frente para trás

Temperatura de operação (nominal): 41 a 104 °F (5 a 40 °C)

Temperatura de operação (curto prazo, ASR 9006): 23 a 131 °F (-5 a 55 °C)

Temperatura de operação (curto prazo, ASR 9010): 23 a 122 °F (-5 a 50 °C)

Umidade operacional (relativa, nominal): Umidade relativa de 5% a 90%

Temperatura de armazenamento: -40 a 158 °F (-40 a 70 °C)

Umidade de armazenamento (relativa): Umidade relativa de 5% a 93%

Altitude operacional: -60 a 4000 m (até 2000 m em conformidade com os requisitos IEC/EN/UL/CSA 60950)

Descrição

Visão geral do Cisco ASR-9010-DC-V2

Especificação do Cisco ASR-9010-DC-V2

Avaliações

Produtos Relacionados

Roteador Cisco ISR4351-AX/K9

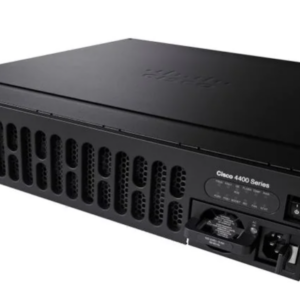

Roteador Cisco ISR4451-X/K9

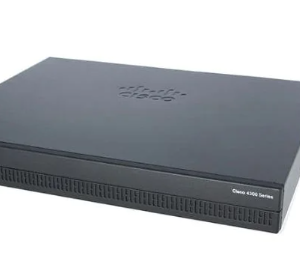

Roteador Cisco ISR4331-AX/K9

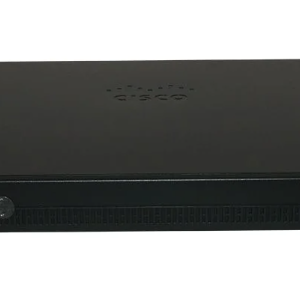

Roteador Cisco ISR4321/K9
